LoRaWAN技術簡介
LoRaWAN為基于LoRa調制技術的MAC層協議，LoRaWAN通常采用星型拓?fù)浣Y(jié)構。LoRaWAN標準中提供8個信道，6個SF（SF7-12）。
LoRaWAN網絡結構
如圖2所示，LoRaWAN的網絡結構包含四個部分：終端設備 (End Devices, EDs)，網關 (Gateways, GWs)，網絡服務器 (Network Server, NS)，應用服務器 (Application Server)。四個部分的作用分別為：
終端設備：各類用戶設備、傳感器。
網關：充當網絡服務器與終端設備之間的“中繼站”，接收并轉發來自網絡服務器、終端設備的信號。
網絡服務器：整理來自網關的數據，并轉發給應用服務器。
應用服務器：執行各類應用。

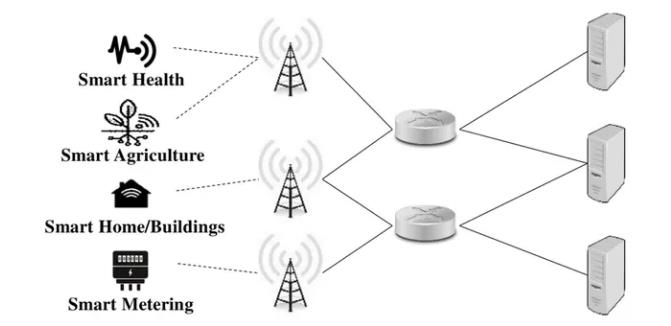

圖3. LoRaWAN網絡架構示意圖[2]
值得注意的是，與蜂窩網絡不同，在LoRaWAN中，終端設備并不與特定的網關進行綁定，設備發送的報文被任意網關接收到均可譯碼。
LoRaWAN智能網關是一款IoT商業部署的理想產品。憑借其工業級的組件，它實現了高標準的可靠性。支持多達16個LoRa通道，具有以太網、Wi-Fi和蜂窩網絡連接的多回程。有一個可選的專用端口用于不同的電源選項、太陽能電池板和電池。憑借其新的外殼設計，它允許LTE、Wi-Fi和GPS天線位于外殼內。該網關為快速部署提供了可靠的開箱即用體驗。此外，由于其軟件和 UI 位于 OpenWRT 之上，因此非常適合開發自定義應用程序(通過開放 SDK)。因此，適用于任何用例場景，無論是快速部署還是針對 UI 和功能的定制。
- 遵循LoRaWAN® 1.0.3協議
- LoRa 幀過濾 (節點白名單)
- MQTT v3.1 橋接，帶 TLS 加密
- 支持包轉發器模式下LoRa®幀緩存，NS中斷時無數據丟失
- 全雙工(可選)
- LBT - 對話前監聽 (可選)
- 精細的時間戳 (可選)
接口
應用領域
