LoRaWAN是 LoRa聯盟推出的一個基于開源的MAC層協議的低功耗廣域網（Low Power Wide Area Network, LPWAN）標準。這一技術可以為電池供電的無線設備提供局域、全國或全球的網絡。

LoRaWAN網絡實體分為四個部分: 終端節點、網關、LoRaWAN服務器和用戶服務器。

• End Node: 終端節點一般是各類傳感器，進行數據采集，開關控制等。

• Gateway: LoRa網關，對收集到的節點數據進行封裝轉發。

• NetworkServer:主要負責上下行數據包的完整性校驗。

• ApplicationServer: 主要負責OTAA設備的入網激活，應用數據的加解密。

• CustomerServer: 從AS中接收來自節點的數據，進行業務邏輯處理，通過AS提供的API接口向節點發送數據。

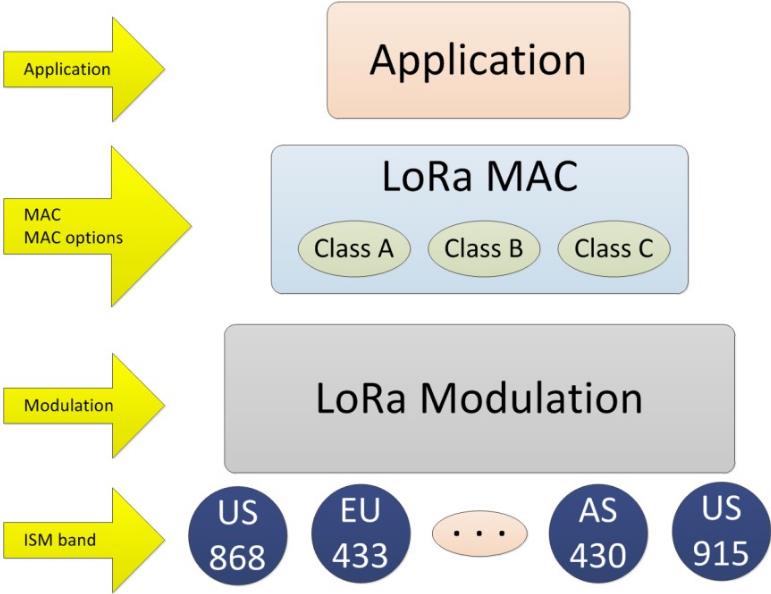

LoRa協議層次

Application，MAC，Modulation，其中Application為應用層，用戶自定義的基于LoRaWAN技術的應用程序、軟件接口等。常見的LoRaWAN協議即為L(zhǎng)oRaMAC協議，協議定義的終端類型有ClassA、ClassB、ClassC三種類型。

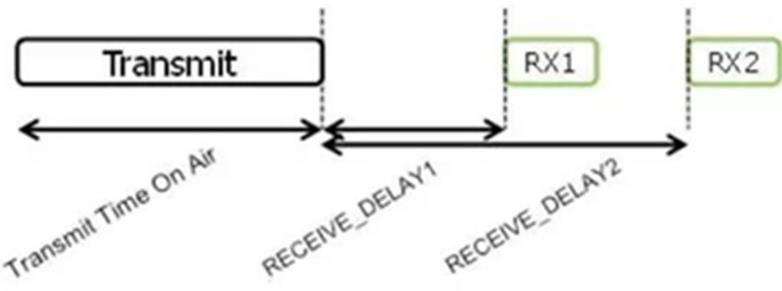

Class A終端

雙向（雙工）通信終端設備。終端設備允許雙向通信，即可以理解成全雙工通信。每個終端設備的上行傳輸會伴隨到兩個下行接收窗口。終端設備的傳輸通道是基于其自身通信要求，微調是基于一個隨機的時間基準（ALOHA協議）。A所屬的終端設備在應用時功耗最低。

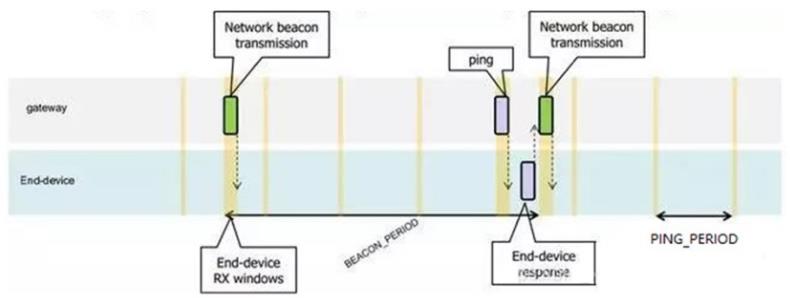

Class B終端

具有預設接收通道的雙向通信終端設備。這類設備會在預設時間中開放剩余的接收窗口，為了實現該目的，終端設備會同步從網關接收一個Beacon，通過Beacon將基站與模塊的時間進行同步。通過這種方式使服務器清楚終端設備正在接收數據。

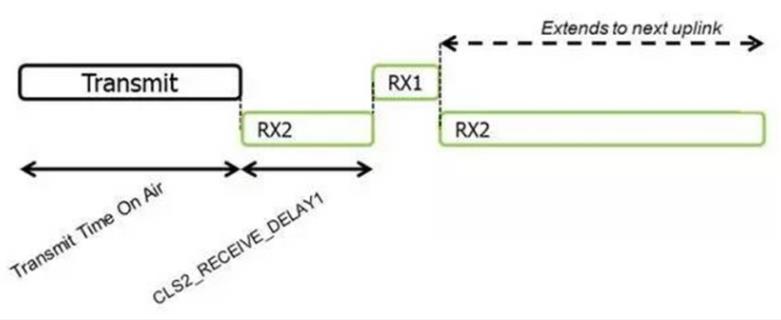

Class C終端

具有最大接收通道的雙向通信終端設備，這種終端設備持續開放接收窗口，只在傳輸時關閉。
