1 概述

　　山東鹽化工工循環產業園項目，資源配置合理、安全環保節能的現代化循環產業園區。該項目配電工程有2個配電所，共120面10kV高壓柜。

　　2 產品方案

　　2.1 產品需求

　　本次針對鹽化工工循環產業園項目，需要配置智能操控裝置及無線測溫產品，對廠區內配電工程中所有高壓柜狀態進行監測。

　　該項目的要求如下：

　　1）一次動態模擬圖，帶電顯示及閉鎖；

　　2）2路溫濕度數字控制，通訊線長6米，液晶顯示；

　　3）語音提示，人體感應； 分合閘、儲能、遠方/就地開關；

　　4）柜內照明操作；

　　5）RS485/Modbus 通訊；

　　6）有104面柜子需要分合閘、儲能、遠方/就地開關，進線柜不需要遠方就地、分合閘轉換；

　　7）本方案為一組傳感器帶一個智能操控及一個帶電顯示器的一拖二工作模式，為保證操控與帶電顯均能正常工作，需要將帶電顯及傳感器發往貴公司進行測試后，再行生產；

　　8）每面高壓柜需6點測溫，傳感器采用電池供電。 根據上述智能操控要求，故此選擇智能操控裝置。 此外，該項目對于無線測溫要求采用高壓單柜就地顯示，且每臺高壓柜測溫點數為6點，故滿足要求；高壓配電房中要求裝設電池供電的傳感器，在安裝位置和安裝便利的考慮下，故選用表帶式傳感器。

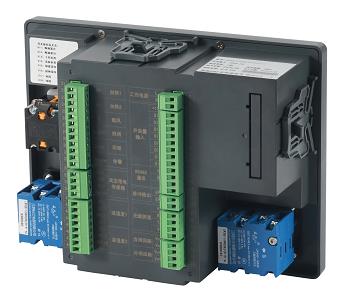

　　智能操控裝置外形結構如下：

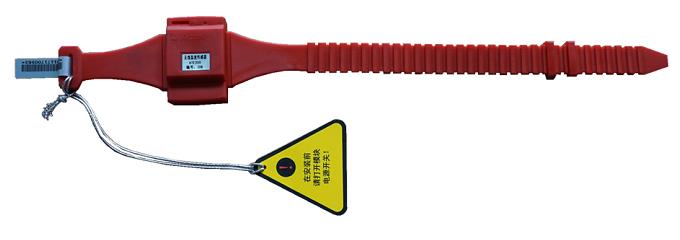

　　電池取電測溫傳感器外形結構如下：

　　結束語

高壓開關柜通常要能承受最高達到10000A的工作電流,設備在長期運行過程中，開關的觸點和母線、電纜連接點等因老化或接觸電阻過大而發熱，溫升超過規定值，會加速動、靜觸頭等接觸點氧化，氧化結果又導致接觸電阻值增加，促使發熱更加嚴重，形成惡性循環。

開關柜內有裸露高壓，空間封閉狹小，無法進行人工巡查測溫。而現行的諸如光纖測溫、紅外測溫、有源測溫等方式都存在著這樣那樣的不足。
無源無線測溫主要應用于發電廠，變電站的高壓開關柜，以及大電流柜，低壓開關柜等。

高壓開關設備是變電站和配電站中保證電力系統安全運行的重要設備之一，本文介紹的鹽化工工循環產業園項目的應用，可以實現集操作、顯示于一體，可以對高壓開關柜內母排、斷路器上下觸頭、電纜接頭等的溫度進線在線監測，防止在運行過程中因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱成為隱患，提升設備安全保障，及時、持續、準確反映設備運行狀態，避免安全事故的發生，降低設備事故率。
