產品概述：

電力行業經常發生電力電纜和設備因過熱而引起火災，導致大面積的電纜燒損和設備損壞而被迫停機的情況，短時間內無法恢復生產，從而造成重大經濟損失。分析事故，引起電設備過熱和火災發生的直接原因是電纜中間接頭制作質量不良、壓接頭不緊、接觸電阻過大，長期運行造成的電纜頭過熱、燒穿絕緣等。因此，需要對電纜接頭點進行溫度無線監測。

LoRaWAN型線纜測溫裝置是一款我公司自主研發的基于LoRaWAN通信的線纜測溫裝置，具備溫度檢測、數據上報、遠程監控等功能，采用LoRa調制技術，遵循LoRaWAN無線傳輸協議，配合LoRaWAN網關使用，從而實現遠程監控或智能管理。



功能特點：

遵循標準LoRaWAN通信協議；

具有溫度、狀態等數據采集功能；

通過LoRaWAN協議按上報周期進行數據上報，實現遠程監控或智能管理；

發送功率自動調節；

自動入網、智能跳頻；

超長通訊距離、入網速度快；

自動晶振溫度補償，通信穩定可靠；

低功耗設計，節能環保。



性能參數

電池規格：ER17335，3.6V，2100mAh

靜態功耗：<10uA

動態功耗：≤125mA

電池使用壽命：≥2年（上報間隔5分鐘）

測量分辨率：0.01℃

溫度測量范圍：-25 ~ 125℃

表帶耐溫：200℃

表帶材質：阻燃硅膠+氣橡膠

傳輸協議：遵循LoRaWAN無線傳輸協議

頻率范圍：CN470MHz/AS923MHz/EU868MHz

接收靈敏度：-146dBm @SF12 125kHz BW

發送功率：≥18dBm

天線接口：外置天線SMA陰頭

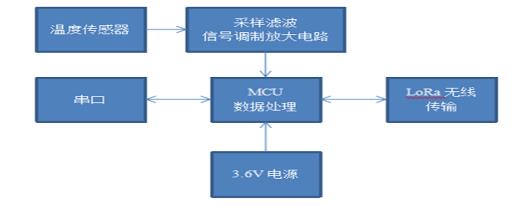

工作原理圖





安裝與使用

應用領域



解決方案



注意事項

  1.線纜測溫裝置與高壓被測物接觸使用時，裝置（包括天線等）應避免與被測物以外的其它物體接觸，進行有效隔離，避免發生危險；

  2.線纜測溫裝置有開關孔，無防水性，內置有鋰電池，不應用于有水的地方，防止發生危險以及損壞裝置。

  3.運輸與貯存

   產品在運輸和拆封時不應受到劇烈沖擊，并根據相關規定運輸與貯存;

   庫存和保管應在原包裝條件下存放在支架上，疊放高度不應超過8層;

   保存的地方應清潔，其環境溫度應為0-40℃，相對濕度不超過85%，且在空氣中應不含有足以引起腐蝕的有害物質。
