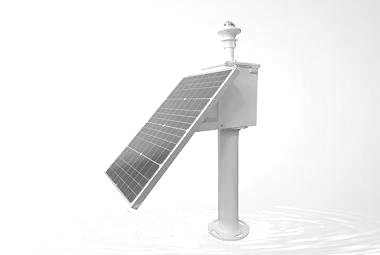

一、產品概述
無線光電雨量計是一款用于測量降雨量的智能監測設備，設備采用光學傳感器構造而成?？梢詼y量分鐘降雨量、小時降雨量、日降雨量，可以配置閾值，當降雨量超過閾值后觸發告警上傳，設備上傳降雨量和設備參數等數據到雨量監測系統，雨量監測系統對數據進行解析并判斷警情。

該產品使用NB-IOT或4G通訊方式，使用太陽能供電，具有安裝方便、實時性高、檢測精度高，工作穩定等特點。

二、功能概述
采集雨量
設備可以測量1分鐘降雨量、1小時降雨量、24小時降雨量，數據采集后通過NB-IOT或4G網絡傳輸?shù)接炅勘O(jiān)測系統；設備按照設定的采集周期進行采集數據，按照設定的上傳周期進行上傳數據。（最小采集周期：20秒，最小上傳周期：1分鐘)

采集供電參數
設備采集太陽能電池的參數，例如：充放電電壓、充放電電流、電池電量等。

告警上報
設備具備告警上報功能，當設備在采集周期內監測到降雨量超過閾值后，觸發告警，設備把降雨量和設備參數一起上傳到雨量監測系統。

遠程配置參數、遠程升級固件
可對設備進行遠程配置參數，遠程升級固件程序，使用簡單，維護方便。

三、產品特點
采集頻率高
設備采用太陽能供電，數據采集頻率高，系統平臺實時掌握雨量情況。

集成度高
一體化結構，無需另外供電，結構緊湊，安裝方便。

測量穩定可靠
設備采用光學傳感器，不受環境影響，性能可靠。

維護方便
設備具備遠程升級程序，遠程配置參數，維護方便等特點。

四、技術參數

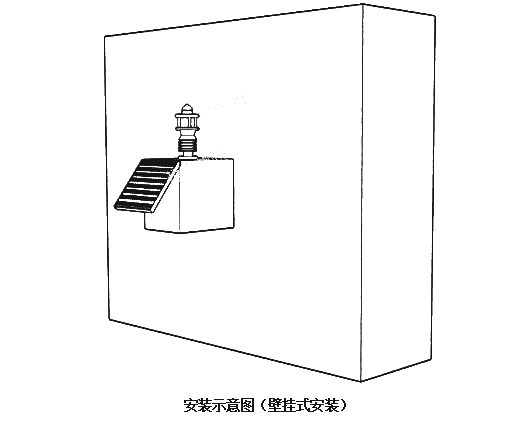

五、應用示意圖

六、安裝說明
施工方案設計
施工前期由專業設計人員，針對現場實際情況對每個點位進行施工方案設計。

方案評審
施工方案設計完成后交由業主方專業人員進行方案評審，評審通過后組織人員進場施工，反之則進行方案優化，直到評審通過為止。

安裝位置確定
根據設備布設原則以及具體監測需求，進行安裝點位選址以及安裝材料的準備。

底座安裝

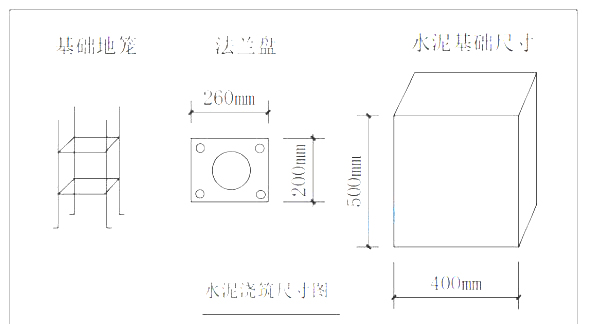

根據選好的點位以及立桿的實際尺寸進行底座砌筑，基礎露出地面高度15cm?；A尺寸如圖所示。

設備安裝
底座建設完畢后，將設備固定在底座上，用4個膨脹螺絲固定。

設備調試
設備安裝工作做完，確保設備安裝牢固無誤之后，開始接線通電調試，需使用對應的調試工具進行調試，數據按照預先配置的時間穩定上傳至調試工具主界面后，即調試完畢。

清理現場
清理現場，做好文明施工。
