一、NB-iot網絡架構圖

NB-IoT整體網絡架構主要分為5部分：終端、無線網側、核心網側（EPC）、物聯網支撐平臺及應用服務器。

二、NB-iot網絡架構簡介

1. 終端：主要是通過空口連接到基站。終端側主要包含行業終端與NB-IoT模塊。行業終端包括：芯片、模組、傳感器接口、終端等；NB-IoT模塊包括無線傳輸接口、軟SIM裝置、傳感器接口等。

2. 無線網側：包括兩種組網方式，一種是Single RAN(Single Radio Access Network，整體式無線接入網)，其中包括2G/3G/4G以及NB-IoT無線網；另一種是NB-IoT新建。主要承擔空口接入處理，小區管理等相關功能，并通過S1-lite接口與IoT核心網進行連接，將非接入層數據轉發給高層網元處理。

3. 核心網側：網元包括兩種組網方式，一種是整體式的演進分組核心網(Evolved Packet C數據傳輸方式，歡迎一起交流學習ore,EPC)網元，包括2G/3G/4G核心網；另外一種是物聯網核心網。核心網側通過IoT EPC網元，以及GSM、UITRAN、LTE共用的EPC，來支持NB-IoT和eMTC用戶接入。

4. 物聯網支撐平臺：包括 HLR (Home Location Register,歸屬位置寄存器）、PCRF（Policy Control and Charging Rules Function,策略控制和計費規則功能單元)、M2M(Machine to Machine，物聯網)平臺。

5. 應用服務器：是IoT數據的最終匯聚點，根據客戶的需求進行數據處理等操作。

三、數據傳輸方式

為了將物聯網數據發送給應用，蜂窩物聯網（CIoT）在EPS定義了兩種優化方案：

CIoT EPS用戶面功能優化（User Plane CIoT EPS optimisation）

CIoT EPS控制面功能優化（Control Plane CIoT EPS optimisation）

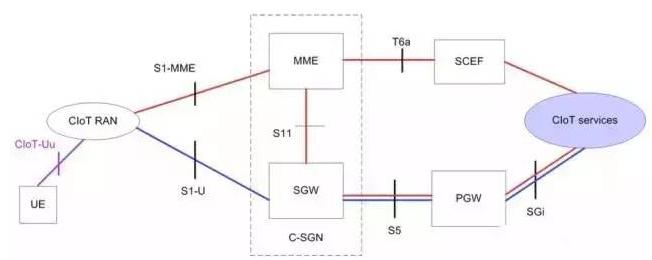

如上圖所示，紅線表示CIoT EPS控制面功能優化方案，藍線表示CIoT EPS用戶面功能優化方案。

1. CIoT EPS控制面功能優化

上行數據從eNB（CIoT RAN）傳送至MME，在這里傳輸路徑分為兩個分支數據傳輸方式：

      a. 通過SGW傳送到PGW再傳送到應用服務器。

      b. 通過SCEF（Service Capa- bility Exposure Function）連接到應用服務器。（僅支持非IP數據傳送，下行數據傳送路徑一樣，方向相反）

NB-IoT架構的優勢

　　1、強鏈接

　　在同一基站的情況下，NB-IoT可以比現有無線技術提供50-100倍的接入數。一個扇區能夠支持10萬個連接，支持低延時敏感度、低設備功耗和優化的網絡架構。

　　2、覆蓋廣

　　NB-IoT室內、地下室覆蓋能力強，相比LTE提升20dB增益，相當于提升了100倍覆蓋區域能力。不僅可以滿足農村這樣的廣覆蓋需求，對于廠區、地下車庫、井蓋這類對深度覆蓋有要求的應用同樣適用。以井蓋監測為例，過去GPRS的方式需要伸出一根天線，車輛來往極易損壞，而NB-IoT只要部署得當，就可以很好的解決這一難題，四信NB-IOT模塊在智能井蓋監測有解決方案，并為多個城市提供設備和解決方案。

　　3、低功耗

　　低功耗特點是物聯網應用一項重要指標要求，特別是對于一些不能經常更換電池的設備及場合，比如安置于高山荒野偏遠地區中的各類傳感監測設備，和電力電壓監測設備它們不可能像智能手機一天一充電，因此長達幾年的電池使用壽命是最本質的需求。NB-IoT聚焦小數據量、小速率應用，因此NB-IoT設備功耗可以做到非常小，設備續航工作時間可以從過去的幾個月大幅提升到幾年。

　　4、低成本

　　與LoRa相比，NB-IoT無需重新建網，射頻和天線基本上都是復用的。以中國移動為例子，900MHZ里面有一個比較寬的頻帶，只需要清出來一部分2G的頻段，就可以直接進行LTE和NB-IoT的同時部署。低速率、低功耗、低帶寬同樣給NB-IoT芯片以及模塊帶來低成本優勢。模塊預期價格不超過5美元，中心現模組含稅售價為36元。

四、總結

本篇主要介紹了NB-iot的網絡架構組成、數據傳輸方式，歡迎一起交流學習，如有理解錯誤望指正。
